一、龍門刨工藝
龍門刨床主要用于刨削大型工件，也可在工作臺上裝夾多個零件同時加工，是工業的母機。龍門刨床的工作臺帶著工件通過門式框架作直線往復運動，空行程速度大于工作行程速度。橫梁上一般裝有兩個垂直刀架，刀架滑座可在垂直面內回轉一個角度，并可沿橫梁作橫向進給運動；刨刀可在刀架上作垂直或斜向進給運動；橫梁可在兩立柱上作上下調整。

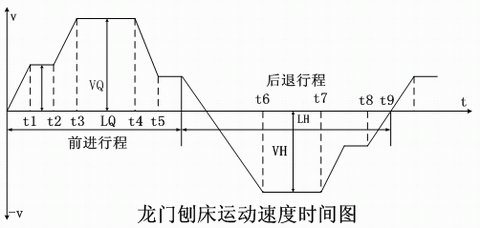

龍門刨床運動時間圖：
龍門刨床試機圖（下圖為75KW設備）：
二、艾克特變頻器在龍門刨上接線

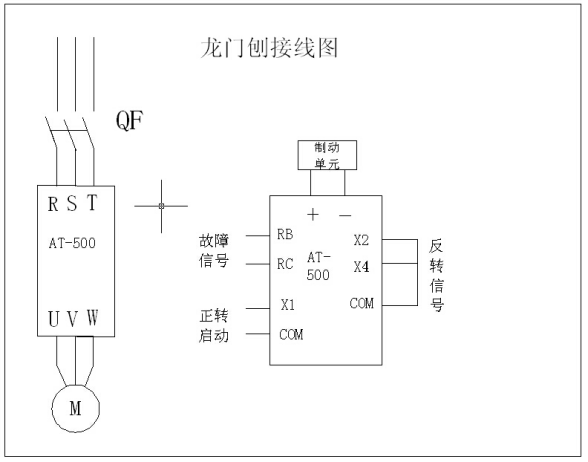

上圖為艾克特變頻器在龍門刨中的接線圖。
三、艾克特變頻器的參數以及配件選型
艾克特變頻器參數：
F0.02設置為1（外部啟動）；
F0.03設置為6（多段速）；
F0.17設置為5（加速時間）；
F0.18設置為1.5（減速時間）；
F2.00設置為1（正轉運行）；
F2.01設置為2（反轉運行）；
F2.03設置為12（多段指令端子1）；
FC.01設置為80（多段速度1頻率）；
FC.51設置為3（鍵盤電位器控制）；
例如：
75KW艾克特變頻器在龍門刨設備上使用，制動單元的選型：
配置制動單元、制動電阻的規格如下：
制動單元：BR-DR-3SA*2(通用型75KW—132KW；額定電流15A；峰值電流100A)
制動電阻：4KW/15RJ*4（制動電阻兩兩并聯使用；）
制動電阻并聯，即實際為16KW/3.75RJ
用鉗流表實際測試75KW的龍門刨在制動時的電流：1.5A—22A
