一、拋丸機簡介
拋丸機是利用拋丸器拋出的高速彈丸清理或強化鑄造表面的鑄造設備。將鋼鐵丸送至高速旋轉的圓盤上，利用離心力的作用，使高速拋出的鋼丸撞擊零件表面，達到光飾的目的。
拋丸機的用途：
1.使零件表面產生壓應力，可提高零件的疲勞強度及抗拉應力腐蝕的能力；
2.對扭曲的薄壁零件進行校正；
3.代替一般的冷、熱成型工藝，對大型薄壁鋁制零件進行成型加工，不僅可以避免零件表面有殘余拉應力，而且可獲得對零件有利的壓應力。
二、拋丸工藝
拋丸機操作時通過控制和選擇丸料的顆粒大小、形狀，以及調整和設定機器的行走速度，控制丸料的拋射流量，得到不同的拋射強度，獲得不同的表面處理效果。

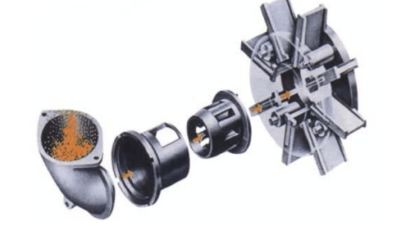

拋丸器結構示意圖
三、傳統拋丸機控制
傳統拋丸機控制電氣控制系統采用常規繼電控制，該方式的缺點有：
1.電機起動時對電網以及機械部件有很大的沖擊
2.繼電器使用壽命有限
3.繼電器動作不可靠很可能會造成生產安全隱患
四、AT500系列變頻器應用方案

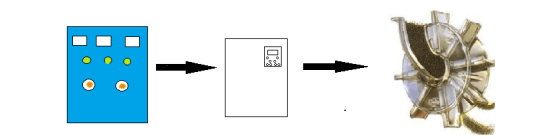

為解決以上問題，采用AT500系列變頻器進行變頻控制，控制方案如下圖所示：
電控柜 變頻器 拋丸機電機
優點：1.實現軟啟動，減小電機起動時對電網以及機械部件的沖擊
2.結構簡單，單臺變頻器拖動單臺電機，使得系統運行更穩定
3.減小電機運行噪聲，使得電機運行更加平穩，降低機械部件損耗

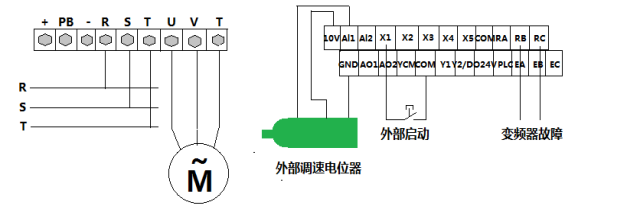

硬件接線圖
參數說明
F0.02----1
F0.03----2
調試過程說明
●外圍器件連接完成并檢查無誤后先進行空載通電實驗，熟悉變頻器運行發生故障時的保護代碼，熟悉按鍵操作并按說明書操作方法修改所需參數。
●帶載運行：將變頻器設置為鍵盤操作模式，按運行鍵、停止鍵，觀察電機是否能正常地啟動、停止，鍵盤顯示是否正常。
●如果電機無法啟動，嘗試進行電機自學習功能；
●如果變頻器出現過流保護動作，應重新設定加減速時間；
●如果在限定時間內仍然保護，應改變啟停的運行曲線；
●如果故障還是發生，應考慮更換大一級功率變頻器。
如果帶電機達不到預設速度，考慮兩種情況：
（1）系統發生機電共振，可以從電機運轉聲音進行判斷。采用設置頻率跳躍值的方法可以避開共振點。
（2）電機轉矩輸出能力不夠，可以手動增加轉矩提升量，不要設定過大，也可以采用新的控制方法，改用無速度傳感器矢量控制來擁有更大的轉矩輸出。
如果現場的設備不能正常使用或變頻器故障報警，請聯系售后工程師進行咨詢解決。
相關注意事項
◆確保電源完全切斷10分鐘以后，方可打開變頻器面蓋。
◆確認主回路端子P+，P-之間的電壓值在36VDC以下，方可進行內部配線作業。
◆核實變頻器的額定輸入電壓是否與交流供電電源的電壓一致。如輸入電壓等級不一致，將有可能導致變頻器的損壞。
◆請按順序安裝，即安裝好主體后再接線以防出現電擊事故或損壞變頻器。
◆變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。
◆ 務必將變頻器的接地端子和電動機外殼連接到接地線。接地線應使用銅芯線，截面積在4cm2以上，接地電阻必須小于10Ω。
◆ 嚴禁將控制端子中A、B、C以外的端子接上交流220V 電源，否則有損壞變頻器的危險。
◆ 嚴禁將交流電源接到變頻器的輸出端子U、V、W上，否則將會造成變頻器的損壞。
