高壓注漿機廣泛應用于地下人防、洞庫、泵房、水池、水壩遂道、巖基、地纜溝等工程進行堵水、補漏、防滲透，在水池、污水池伸縮縫、斷裂縫、交接縫防水堵漏、地下室防水堵漏、地下工程人防工程防水堵漏、沉井堵漏、電梯井防滲堵漏、涵洞防水堵漏、公路隧道、鐵路隧道、橋梁隧道防水堵漏工程等。
一、活塞式注漿機工作原理
活塞式注漿機又稱為活塞式注漿泵，活塞泵，活塞式注漿機是由傳動機構和泵體兩部分組成。裝于底座上。由三角皮帶及一對齒輪將電機回轉運動傳遞至曲軸，再通過連桿、十字頭使活塞產生往復運動，齒輪箱為封閉式，采用飛濺潤滑各運動部分，利用活塞的往復運動來輸送液體的設備稱活塞泵。活塞式注漿機工作原理：在活塞往復運動的過程中，當活塞向外運動時，出口逆止門在自重和壓差作用下關閉，進口逆止門在壓差的作用下打開．將液體吸人泵腔。當活塞向內開壓時，泵腔內壓力升高，使進口逆止門關閉，出口逆止門開啟將液體壓入出口管道。
二、傳統注漿機自身存在以下缺點：
1）啟動電流大，對電機沖擊大，容易損壞電機。
2）工作條件惡劣，噪音大。
3）自動化程度低，無法調節速度，波動大，不穩定，精度低。
4）電量損耗大，不節能。
三、變頻改造后對系統有以下優點：
可以根據工藝要求自由調節磨粉機電機速度，提高工作效率，節省不必要的電能耗損
1）保證機械負荷的均勻加減，使機械處于較為平緩的負荷變動，防止電機、工作裝置動作的大起大落，延長使用壽命。
2）具有很好的過流保護功能，如出現設備堵轉或設備缺潤滑油導致電機負載過重，只要變頻器保護動作電流值設置得當，能非常好的保護電機和設備，防止其過載燒壞。
3）能改善功率因數、節能，
4）轉矩補償與提升功能，對恒轉矩負載更為適用。
5）可以自由靈活的設置各種參數，如加減速時間等

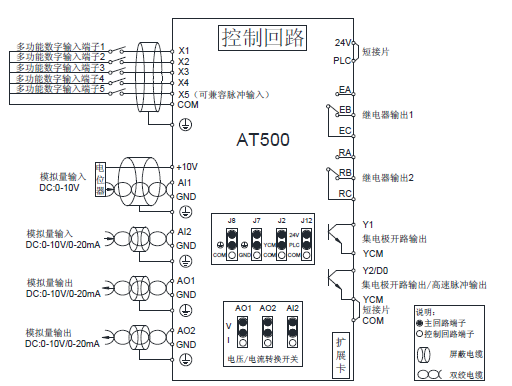

控制電氣圖
四、參數設置
F0.17、F0.18(加減速時間)
F1.00-F1.05（電機參數，可根據電機銘牌進行設置）
F2.00-F2.03(輸入端子功能設置：正轉運行-1、正轉點動-4、故障復位-9)
F6.13-F6.15(電流保護功能)
調試過程說明
在各線路正確的前提下，通電測試。
根據參數把要修改的參數輸入變頻器，
將變頻器設置為鍵盤操作模式，按運行鍵、停止鍵，觀察電機是否能正常地啟動、停止，鍵盤顯示是否正常。若無法正常啟動請檢查各線路是否正?；蚋鶕?jù)變頻器顯示的錯誤代碼查閱說明書，參考說明書的原因分析選擇解決方案。若仍存在問題請聯系技術支持。
五、相關注意事項
確保電源完全切斷10分鐘以后，方可打開變頻器面蓋，嚴禁帶電改動變頻器線路。
核實變頻器的額定輸入電壓是否與交流供電電源的電壓一致。如輸入電壓等級不一致，將有可能導致變頻器的損壞。
請按順序安裝，即安裝好主體后再接線以防出現電擊事故或損壞變頻器。
變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。
務必將變頻器的接地端子和電動機外殼連接到接地線。接地線應使用銅芯線，截面積在4cm2以上，接地電阻必須小于10Ω。
嚴禁將控制端子中A、B、C以外的端子接上交流220V 電源，否則有損壞變頻器的危險。
嚴禁將交流電源接到變頻器的輸出端子U、V、W上，否則將會造成變頻器的損壞。
六、配件選型說明
1） 斷路器有過流保護作用，可避免后接設備故障擴大,安裝時須注意斷路器容量。
2）電磁接觸器用在變頻器故障時切斷主電源，并防止掉電或故障后的再起動。
3）由于變頻器輸出是高頻脈沖電壓，因此有高頻漏電發生；在變頻器的輸入端安裝漏電斷路器時，建議選用專用漏電斷路器。建議漏電斷路器選型為B型，漏電流設定值為300mA。
4）輸入交流電抗器能降低三相交流電源不平衡所帶來的影響，提高變頻器輸入端的功率因數，降低變頻器因接入大容量電機對整流電路造成的損害。
5）直流電抗器可以提高變頻器整機效率和熱穩定性；有效消除輸入側高次諧波對變頻器的影響，減少對外傳導輻射和干擾。
6）輸入、輸出EMI濾波器用來減小來自電網或變頻器產生的電磁或射頻干擾。
7）制動組件用來消耗某些位能或慣性較大負載向變頻器回饋的能量，避免因泵升電壓過高導致變頻器跳閘，同時亦可起快速停機的作用。
8）輸出交流電抗器可以有效濾除變頻器輸出電流中的高次諧波分量，抑制因高次諧波引起的電磁干擾。同時可以改善電流波形，減小電機運行噪音和溫升，提高電動機運行的穩定性。另外，當電機電纜較長時，為了避免因電纜分布電容引起的漏電流的影響，也有必要裝設輸出交流電抗器。
注：用戶可參考說明書進行配件選型。
